柱式、拱与穹顶

破除误解#

历史脉络#

希腊建筑的基本语言是梁柱：两根立柱上架一根过梁。这个体系在埃及已很成熟，公元前七世纪晚期，希腊本土发展出多立克柱式——柱子没有柱础，直接立在柱阶上，柱身粗壮，柱头是一块朴素的圆盘加方板，檐部的三陇板与陇间壁交替排列，节奏铿锵有力。帕特农神庙（公元前 447—前 432 年，建筑师伊克提诺斯与卡利克拉特斯，菲迪亚斯主持整体工程）是多立克体系的巅峰：柱廊为八乘十七根多立克柱，短边八根、长边十七根；密柱不是为了显得庄重，而是石梁跨不远，上限被写在立面上。它的柱子中部微微鼓出（所谓卷杀），角柱加粗，台基中部隆起数厘米——这些"不精确"全是刻意的视觉修正，为的是让眼睛看到"精确"。

爱奥尼柱式发端于小亚细亚沿岸的爱奥尼亚城邦：柱子有柱础，更纤细，柱头两端卷出涡卷，像一对羊角，檐部常刻连续的浮雕带。科林斯柱式出现最晚——已知最早的实例在巴塞的阿波罗神庙内部（公元前五世纪晚期），柱头以茛苕叶层叠装饰；它第一次被用在建筑外部，是雅典的吕西克拉特斯纪念碑（公元前 335/334 年）。三种柱式各有性格：多立克如壮汉，爱奥尼如秀士，科林斯如盛装的少年。性格差异不是修辞学游戏：柱距、柱高与檐部厚度的比例一变，立面节奏与室内进光都会跟着变，观者身体对尺度的感受也随之改写。

维特鲁威在《建筑十书》里只讲多立克、爱奥尼、科林斯三式，并用人体作隐喻：多立克像男子的刚健，爱奥尼像女子的修长，科林斯更纤细。罗马人后来补上塔司干（简化的多立克）与混合柱式（爱奥尼涡卷叠在科林斯茛苕叶上）。贾科莫·巴罗齐·达·维尼奥拉 1562 年在罗马刊行《五种柱式规范》，把五式收成可以量着画的图板；柱径作模数、人体作尺度，与 比例与和谐 所讲的 symmetria 是同一把尺子。

罗马人接过了这套词汇，又给它配上了全新的语法。公元前二世纪以来，他们用石灰、火山灰（产自那不勒斯附近的普佐利，因而得名 pozzolana）和碎石骨料搅成的混凝土（opus caementicium）浇筑墙体与拱顶。混凝土不怕压、能入模成形，于是半圆拱可以连成筒拱，筒拱交叉成为交叉拱，拱再绕轴旋转一周，就是穹顶。梁柱体系覆盖的是"线"，拱券体系覆盖的是"面"——空间的尺度自此彻底改写。

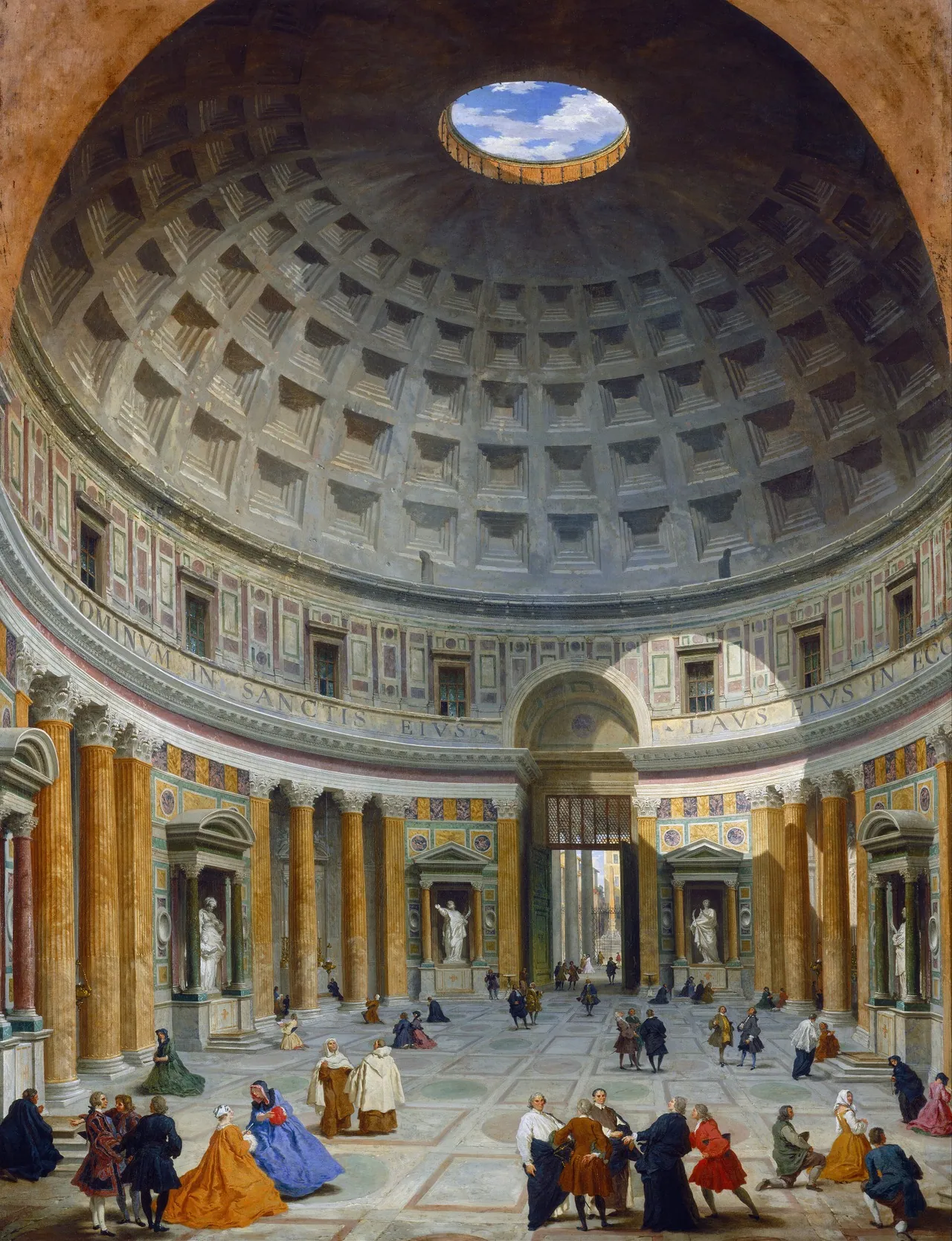

这场革命的最高成果是万神殿。原殿由阿格里帕建于公元前二十余年，毁于火灾后，哈德良皇帝在公元 118—128 年间重建了今天的样子：一座直径与内部高度均为 43.3 米（合 150 罗马尺）的圆形大厅，顶上扣着一只半球形混凝土穹顶，至今仍是世界上最大的无筋混凝土穹顶。殿顶正中开着直径约 8.9 米的圆孔，是室内唯一的天光来源。公元 609 年它被改作教堂，因持续使用而近乎完整地保存至今。

穹顶的故事没有停在罗马。公元 532—537 年，查士丁尼大帝在君士坦丁堡兴建圣索菲亚大教堂，主持者是两位数学家——特拉勒斯的安提莫斯与米利都的伊西多尔。他们用帆拱把直径约 31 米的穹顶架在方形平面的四根巨柱上，穹顶基部开四十扇窗，看上去仿佛穹顶浮在光环之上。

中世纪把拱推上了另一个方向。英格兰的达勒姆主教座堂（1093 年开工）在约十二世纪二三十年代架起了欧洲最早的一批肋拱。1140—1144 年，絮热院长重建巴黎北郊的圣但尼圣殿，把尖拱、肋拱与扶壁组合成一套完整系统，后世所称的哥特式由此发端。尖拱的侧推力比半圆拱更陡直向下，肋拱把屋面荷载集中到几个支点，侧推力再由凌空架起的飞扶壁传到室外——墙体被解放出来，开出整面的花窗。

巴黎圣母院（1163 年始建）之后，亚眠主教座堂 1220 年动工，中殿拱顶高达 42.3 米、中殿仅宽约 14.6 米。博韦把唱诗席拱顶推到 48.5 米——至今仍是哥特拱顶的最高纪录——但 1284 年落成仅十余年的部分拱顶坍塌；重建时在原有墩柱间加插新柱、把开间减半，规划中的中殿从此再未兴建。

核心机制#

梁柱体系的天花板，是材料的力学脾气决定的。石头抗压极好、抗拉极差；一根石梁架上去，自重就会让它中部下弯、下缘开裂。所以希腊神庙的柱距总是很近，室内空间被柱子切得很碎——不是不想做大，是梁做不了大。

拱的聪明之处，在于把弯曲问题改写成挤压问题。楔形石块（楔石）沿圆弧排列，彼此挤压，荷载顺着拱弧一路传到拱脚，全程几乎只有压应力——正中石材的短板。顶上的拱心石并不是传说中"承重最多"的那块，它的作用是最后就位、把两侧楔石锁死。代价是拱脚会产生向外的侧推力，必须由厚实的墙体、扶壁或对侧的拱来顶住。理解了"侧推力"这三个字，就理解了从古罗马到哥特的整部拱结构史：所有的高墙、扶壁、飞扶壁，都是在回答同一个问题——谁来接住这股向外的力。侧推力看不见，却比立面雕饰更能决定一座建筑能否站住；忽略它的人，往往把美学当成原因，把工程当成结果。

砌拱必须先搭木模（拱架）托住楔石，拱心石就位、侧推力自锁之后才能拆模。罗马人把这一步标准化：同一套半圆模沿纵轴平移，浇出筒拱；两道筒拱正交，交线成为交叉拱。穹顶是拱绕竖轴旋转一周的结果。没有拱架，楔石只是会掉下来的石头；有了拱架，形状先于材料被固定。

穹顶可以看作绕竖轴旋转的拱，但多了一道新题目：环向应力。穹顶下部像被箍住的桶，材料有向外鼓开的趋势，会在环向产生拉应力——这正是无筋混凝土最怕的。万神殿的应对是一整套组合拳。穹顶骨料自下而上逐级减重：底部用沉重的石灰华与凝灰岩，中段掺砖，接近顶部换成轻质的浮石；壁厚随高度递减；内壁挖出五排凹格，把对结构贡献最小的材料削掉；顶部的圆孔更是神来之笔——穹顶最高处受力最尴尬，干脆不建，让圆孔边缘的混凝土环像一枚压缩环一样工作。两千年后看，每一招都指向受力最合理的位置。

圆孔同时是采光口与压力环。雨水会落进殿内，地面因此设有泄水孔——设计把天气算了进去，而不是忘了盖顶。

哥特的尖拱与肋拱，则是对侧推力问题的精细化回答。两段不同半径的圆弧交出的尖拱，推力方向比半圆拱陡得多，几乎可以"指哪打哪"；肋拱把交叉拱的重量集中到对角线上的骨架，再由飞扶壁把推力凌空导出室外。墙不再承重，于是变成了玻璃。所谓哥特教堂的"向上感"，一半是美学，另一半是力学——每一个向上升腾的线条，都是一条力的传递路径。

尖拱的圆心可以左右移动，因此不同宽度的开间仍能在同一高度起拱。中殿、侧廊与耳堂进深往往并不相等，屋面却可以齐平——这是半圆拱做不到的几何便利。

争议与边界#

柱式的起源至今有争论。维特鲁威在《建筑十书》（公元前一世纪，唯一基本完整存世的古典建筑论著）里说，多立克的三陇板是木梁端头石化后的样子——石头建筑"记住"了它木结构的前身。这个"木构石化说"流传两千年，但现代学者中不乏质疑者：三陇板的间距与真实木梁并不吻合，它也许从一开始就是石造形式的独立发明。类似地，维特鲁威记载科林斯柱头是工匠卡利马科斯受一只压在茛苕草上的花篮启发而创——这个优美故事只能当传说听，无法考证。

万神殿也有未决之题。它的穹顶绝非完好无损：下部环向裂缝清晰可见，靠筒体巨墙的厚度与阶梯状环圈稳住。混凝土壳体里埋着砖砌的拱肋，它们到底是承重结构还是施工时的模板与脚手架遗迹，结构史学家争论了几十年，尚无定论。读这类建筑时，"已确证"与"待考"要分开放。

对哥特的解读同样有一场著名分歧。十九世纪的维奥莱-勒-杜克把哥特教堂讲成一架纯粹的受力机器，每一根肋都有力学必要性——这套"结构理性主义"影响深远。二十世纪结构史学家罗伯特·马克用光弹性模型实测后发现：肋拱在结构上并非不可或缺，筒拱本身足以承重，肋更多是施工便利与视觉逻辑的产物。哥特既是工程，也是表演；只讲力学，会漏掉它的一半。承认表演不等于否认结构：飞扶壁的凌空姿态本身就是在向市民展示"推力被接住了"，工程证据与视觉修辞在同一根石肋上重合。

为什么今天仍然重要#

拱与穹顶教给人类的不是几种样式，而是一种思维方式：让材料顺着它擅长的路径传力。二十世纪初，高迪用悬链倒挂模型为圣家堂找形——链条自然垂成的曲线翻转过来，就是全受压的拱；今天的参数化结构找形软件，做的仍是同一件事，只是换了工具。罗马混凝土则重新成为前沿课题：2023 年，麻省理工学院的研究团队在《科学·进展》上发表分析，指出罗马混凝土中的石灰碎屑能在裂缝进水后溶解再结晶，把裂缝"自愈合"填上——古人凭经验配出的配方，正在为现代低碳耐久建材提供配方线索。至于柱式，它早已脱离结构功能，沉淀为一套文化语汇：从法院到博物馆，多立克的庄重、爱奥尼的典雅、科林斯的华丽仍在替建筑发言。读懂柱式与拱，就是学会阅读城市里最古老的那门语言。下一次路过法院门廊或地铁站的弧形顶棚，不妨先问材料把力送往何处，再问样式在模仿哪一段古典语法——两问叠在一起，城市立面就不只是风景，而变成可读的文本。

跨域连接#

• 希腊罗马文明：柱式与拱券不是孤立的技术发明，而是希腊罗马文明的世界观在石料中的凝结。希腊城邦把神庙建造成度量、比例与公民理想的公共声明，多立克的刚健与运动会、重装步兵的尚武气质同属于一套审美—伦理体系；罗马人则用拱券与混凝土把这种理想工程化、帝国化。读建筑史的这一章，实际上是在读希腊罗马文明如何理解"秩序"二字。
• 罗马共和国与帝国：没有罗马的政治组织，就没有万神殿。火山灰混凝土需要跨地区的材料调度，43 米跨度的穹顶需要帝国级的财政、工匠行会与数十年如一日的行政执行力。万神殿门廊的十六根花岗岩巨柱采自埃及东部沙漠的采石场，经尼罗河与地中海运抵罗马——一根柱子就是一张帝国物流网络的账单。建筑的尺度，从来都是国家能力的刻度。
• 欧几里得几何：拱与穹顶的每一寸都是几何题。半圆拱的楔石角度、尖拱由两段圆弧交出的构图、穹顶"旋转的拱"的成形方式，全部可以在欧几里得式圆规直尺的框架里作图。中世纪工匠没有微积分，却能用几何作图与比例法则控制推力线的走向——欧几里得几何是他们手边唯一的"结构计算软件"，其精确度足以支撑起四十多米高的石构天空。
• 欧几里得：欧几里得本人与建筑的关系比想象中直接。圣索菲亚大教堂的主持者安提莫斯与伊西多尔是研究《几何原本》传统的数学家，他们把光学与几何学的理论训练带进了工地；万神殿"直径等于高度"的完整球体构图，同样是几何理想凌驾于施工便利之上的选择。在古典世界，几何学家与营造者之间的界线远比今天模糊。
• 拜占庭帝国：拜占庭是罗马拱券传统与中世纪之间的关键环节。圣索菲亚大教堂用帆拱解决了"圆穹顶落在方形平面"这个罗马人未曾正面回答的几何难题，其直径 31 米的穹顶在此后近千年里都是基督教世界的尺度标杆。后来伊斯兰建筑与俄罗斯教堂的穹顶传统，都从这座建筑分叉出去——理解哥特之前的欧洲空间史，绕不开君士坦丁堡。

参考文献#

• 维特鲁威：《建筑十书》（De architectura，公元前一世纪）。
• Giacomo Barozzi da Vignola. Regola delli cinque ordini d'architettura. Rome, 1562.
• William L. MacDonald, The Pantheon: Design, Meaning, and Progeny. Harvard University Press, 1976.
• Rabun Taylor, Roman Builders: A Study in Architectural Process. Cambridge University Press, 2003.
• John Summerson, The Classical Language of Architecture. Thames & Hudson, 1963.
• Robert Mark, Experiments in Gothic Structure. MIT Press, 1982.
• Seymour et al., "Hot mixing: Mechanistic insights into the durability of ancient Roman concrete." Science Advances 9(1), 2023.

延伸阅读#

• Lynne C. Lancaster, Concrete Vaulted Construction in Imperial Rome. Cambridge University Press, 2005.
• Rowland J. Mainstone, Hagia Sophia: Architecture, Structure and Liturgy of Justinian's Great Church. Thames & Hudson, 1988.
• 陈志华：《外国建筑史（19 世纪末叶以前）》，中国建筑工业出版社。
• Banister Fletcher, A History of Architecture.（多版修订的经典通史，柱式与拱券部分图解详尽。）
